Wprowadzenie

Mechanika

Mechanika jest jedną z gałęzi fizyki, która zajmuje się badaniem ruchu i sił działających na ciała. Jest to nauka, która analizuje zachowanie się obiektów materialnych pod wpływem różnych sił oraz studiuje prawa, które nimi rządzą.

Termomechanika

Termomechanika to dziedzina nauki, która łączy w sobie elementy mechaniki oraz termodynamiki. Zajmuje się badaniem zachowania się materiałów pod wpływem zarówno sił zewnętrznych, jak i zmian temperatury.

Ciało fizyczne

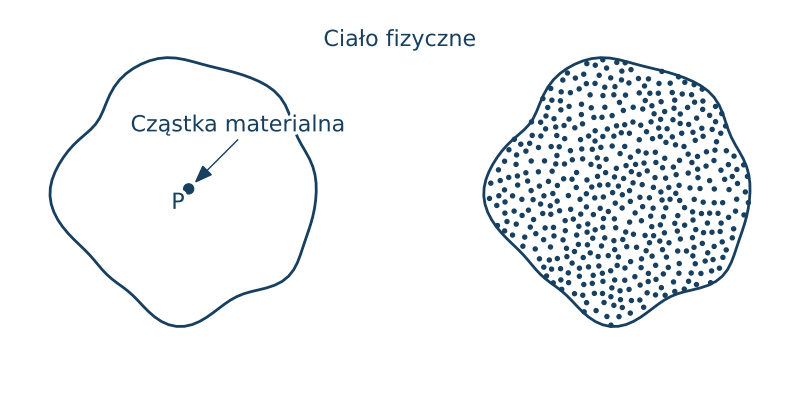

Ciało fizyczne to obiekt materialny, który posiada masę, zajmuje określoną przestrzeń i może oddziaływać z otoczeniem poprzez siły. W fizyce ciało fizyczne traktuje się jako układ wielu bardzo małych fragmentów materii, które razem tworzą obserwowany obiekt. W zależności od potrzeb analizy, ciało fizyczne może być opisywane na różnym poziomie uproszczenia:
• jako układ bardzo wielu cząstek,
• jako ciało ciągłe - (model kontinuum materialnego), w którym zakłada się, że materia jest rozłożona w sposób ciągły, a jej właściwości mechaniczne definiowane są w każdym punkcie ciała.
• albo w skrajnych uproszczeniach jako pojedynczy punkt materialny.

Ciało fizyczne może być w formie stałej, ciekłej lub gazowej. Jest to podstawowy termin używany w fizyce do opisu materii, która jest obserwowalna i podlega badaniom.
Ciała fizyczne mogą mieć różne właściwości, takie jak kształt, objętość, masę, temperaturę itp. Mogą być jednorodne lub złożone z różnych substancji. Przykłady ciał fizycznych to: ludzkie ciało, przedmioty codziennego użytku, planety, gwiazdy itd.

Ciało odkształcalne

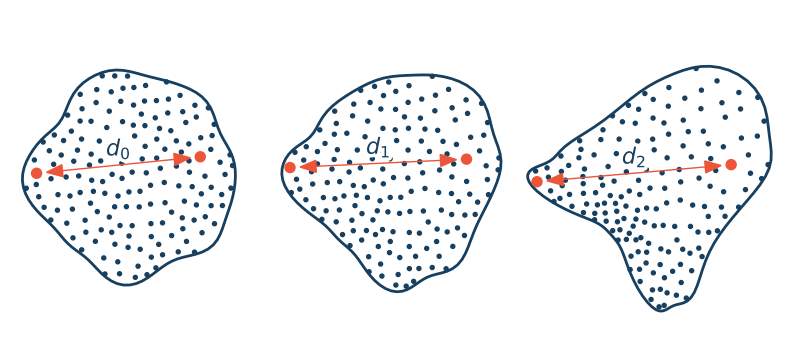

Ciało odkształcalne to ciało fizyczne, w którym wzajemne odległości cząstek mogą ulegać zmianie pod wpływem działających na nie sił. W rzeczywistości wszystkie ciała fizyczne są odkształcalne!

Podsumowanie

Termomechanika ciał odkształcalnych jest działem mechaniki zajmującym się analizą zachowania ciał materialnych pod wpływem obciążeń mechanicznych oraz oddziaływań termicznych. W szczególności bada ona, w jaki sposób ciała odkształcalne reagują na przyłożone siły, zmiany temperatury oraz warunki brzegowe, uwzględniając zarówno ich deformację, jak i powstawanie naprężeń wewnętrznych.

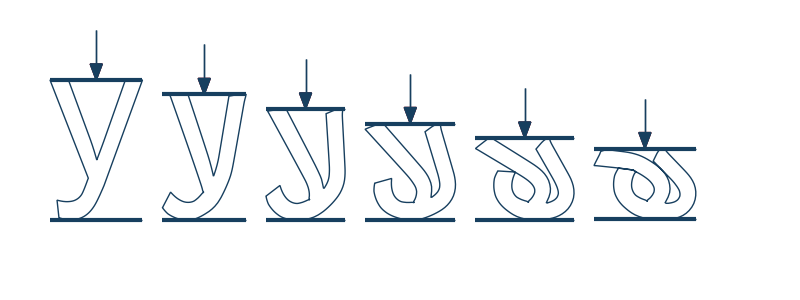

Na poniższym rysunku przedstawiono przykład ciała odkształcalnego o początkowym kształcie litery y, umieszczonego pomiędzy dwiema sztywnymi płytami. Do górnej płyty przyłożono obciążenie, które powoduje stopniową deformację materiału.

Analiza takiego problemu pozwala odpowiedzieć na pytania:
• jak przebiega proces deformacji w funkcji czasu,
• jak właściwości materiału wpływają na jego odpowiedź mechaniczną,
• czy w strukturze pojawią się strefy zniszczenia,
• jak rozkładają się naprężenia wewnętrzne w trakcie obciążania.

Odkształcalność

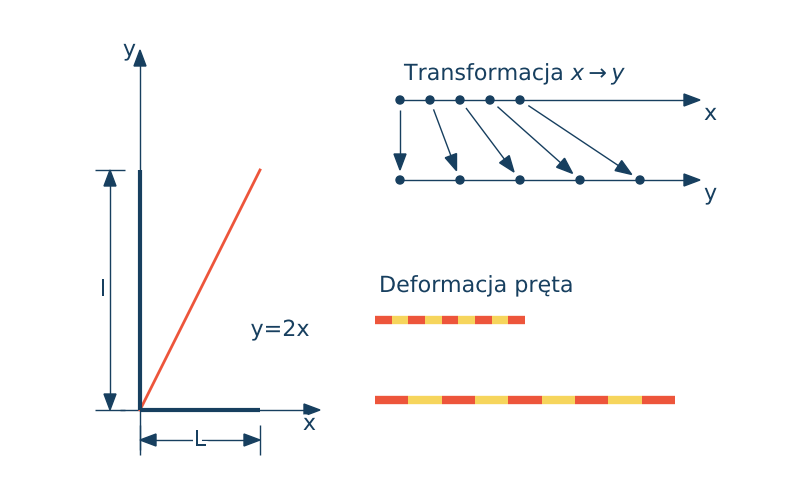

Rozważmy prostą funkcję $y(x) = 2x$. Popatrzmy na tą funkcję jako przyporządkowanie punktom z jednej przestrzeni jednowymiarowej $x$ ich nowego położenia w drugiej przestrzeni $y$. Wyznaczmy położenia dla kilku wybranych punktów. Współrzędne na osi $x$ określają początkowe położenie punktów, natomiast współrzędne na osi $y$ ich położenia aktualne (po transformacji). Tą samą funkcję można przestawić jako deformację pręta z zaznaczoną "teksturą" która ułatwia wizualizację lokalnej deformacji. Dziedzinę funkcji utożsamiać będziemy z początkowym położeniem pręta , a przeciwdziedzinę funkcji z konfiguracją zdeformowaną pręta.

Analizując powyższy przypadek widzimy że pręt uległ wydłużeniu. Jego początkowa długość została podwojona. Parametr stojący przy zmiennej $x$ będzie odpowiadał za wydłużenie pręta. Przeanalizujmy różne inne postaci funkcji w odniesieniu do opisu deformacji pręta.

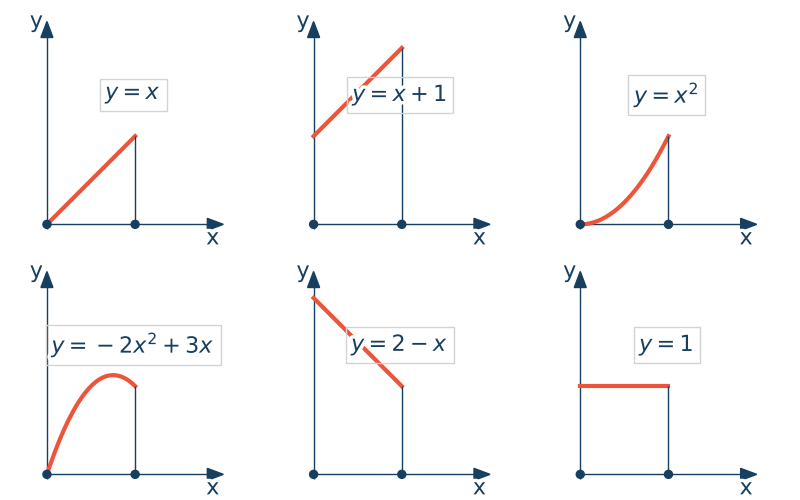

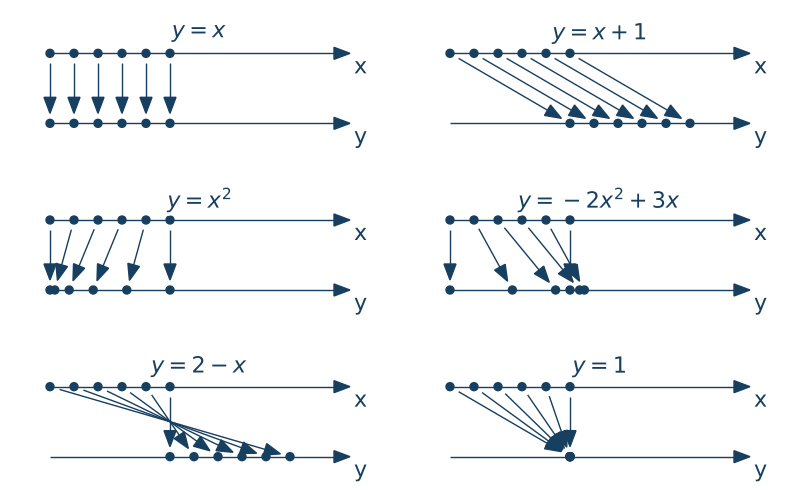

W przypadku funkcji $y(x)=x$ pręt nie ulega odkształceniu. Dodanie $1$ do funkcji powoduje jednakowy przesuw całego pręta. Odległości między punktami nie uległy zmianie, a więc brak jest odkształcenia.

Rozważmy funkcję $y(x) = x^2$. Całkowita długość pręta nie zmienia się, natomiast odkształcenie na długości pręta ulega zmianie. Gdybyśmy patrzyli globalnie na nasz pręt moglibyśmy mylnie uznać, że pręt się nie odkształcił.

Nie każda funkcja może opisywać ruch ciała. Funkcja musi być różnowartościowa i posiadać funkcję odwrotną. Oznacza to fizyczne, że nie możemy "przenicować" ciała na drugą stronę. Widać wyraźnie, że analizowana funkcja $y(x) = -2x^2+3x$ w przedziale $x\in(0,1)$ nie jest różnowartościowa. Podobnie wygląda sytuacja gdy pochodna funkcji jest mniejsza od zera.

Gdy pochodna jest równa $0$ dostajemy osobliwość. Długość pręta po deformacji wynosi 0.

Interpretacja powyższych przypadków prowadzi do następujących wniosków:
• miarą odkształcenia jest pochodna w danym punkcie.
• Gdy wartość pochodnej jest większa od 1 otrzymujemy lokalne wydłużenie pręta, gdy mniejsza od 1 - skrócenie.
• wartość pochodnej w każdym punkcie musi być większa od zera
• funkcja opisująca deformację musi być funkcją różnowartościową.

Miara odkształcenia

Z powyższych przykładów możemy sformułować następującą definicję odkształcenia:

$$\varepsilon(x) = \cfrac{dy}{dx} - 1$$

Do wzoru dodajmy $-1$ bo chcemy aby w przypadku braku deformacji odkształcenie było równe $0$. Zapiszmy w dalszej kolejności funkcję $y(x)$ w trochę innej postaci wykorzystując przemieszczenie punktu:

$$y(x) = x + u(x)$$

gdzie $u(x)$ będzie oznaczało przemieszczenie punktu $x$. Funkcję przemieszczenie możemy wyznaczyć w bardzo prosty sposób jako różnicę między aktualnym a początkowym położeniem punktu.

$$u(x) = y(x) - x$$

Wykorzystując definicje przemieszczenia wzór na odkształcenie wygląda następują:

$$\varepsilon(x) = \cfrac{dy(x)}{dx} - 1 = \cfrac{dx}{dx} + \cfrac{du(x)}{dx} - 1 = \cfrac{du(x)}{dx}$$

Podsumowując, odkształcenie w danym punkcie $x$ to pochodna przemieszczenia tego punktu. Ujemna wartość odkształcenia oznacza lokalne skrócenie, dodatnia wartość rozciągnięcie. Biorąc pod uwagę ograniczenia narzucone na funkcję $y(x)$ wartości odkształcenia spełniają następująca nierówność

$$-1 < \varepsilon(x) < \infty.$$

Wartość $-1$ oznacza że nasz pręt został ściśnięty do pojedynczego punktu. Z kolei dla rozciągania pręta nie ma ograniczenia na wartość odkształcenia. Widoczna jest tu asymetryczność między ściskaniem i rozciąganiem.
